常州市上能鍋爐有限公司油田相變爐的結構和原理介紹:
油田相變爐,通常指?真空相變加熱爐?,是一種廣泛應用于油氣田集輸、原油加熱等工藝的高效、安全間接加熱設備。其核心原理是利用熱媒介質(通常是水)在封閉系統中發生相變(液態→汽態→液態)來傳遞熱量,避免了加熱介質(如原油)與火焰直接接觸,從而實現了安全、均勻、高效的加熱。
一、工作原理
油田相變爐的工作原理基于?封閉兩相傳熱?機制,其核心過程如下:
1. ?熱源加熱與蒸發?:燃燒器(通常使用天然氣或電能)在爐體下部的燃燒室內燃燒,產生的高溫?zé)煔馔ㄟ^(guò)火筒和煙管加熱爐體內的熱媒介質(水)。水吸收熱量后沸騰,由液相轉變?yōu)轱柡驼羝?,此過程吸收大量的汽化潛熱
2. ?蒸汽上升與冷凝放熱?:產生的飽和蒸汽在壓力作用下,通過蒸汽上升管進入位于爐體上部的換熱器(盤管)。在換熱器內,蒸汽與需要被加熱的工藝介質(如原油、油水混合物)進行熱交換。蒸汽釋放出其汽化潛熱,自身冷凝為液態水。
3. ?凝結水回流與循環?:冷凝后的水在重力作用下,通過凝液回流管流回爐體下部的水空間,再次被加熱蒸發,從而形成一個封閉的、無需外部動力的自然循環系統。
4. ?維持真空與純度?:爐體內部通常維持在微負壓(如-0.05至-0.01 MPa)或特定壓力下。通過設計(如注液閥、液位控制閥、排氣閥等),在啟動階段排出空氣,確保汽相空間內為高純度的飽和蒸汽,避免不凝性氣體(如空氣)積聚在換熱管壁,從而保證極高的傳熱效率
二、?關鍵優勢?:
l ?安全?:原油等易燃介質不與火焰直接接觸,避免了局部過熱和結焦風險。
l ?高效?:利用汽化潛熱傳遞熱量,傳熱系數遠高于傳統的熱水循環水套爐,熱效率可達90%以上。?
l ?均勻?:蒸汽冷凝時溫度恒定,實現了“等壁溫”加熱,避免了原油因局部過熱而析出輕質組分。
l ?節能?:無需循環水泵,動力消耗低;熱效率高,顯著降低燃料消耗。例如,新疆油田的電相變加熱爐相比燃?xì)鉅t加熱效率提高10%以上,每年可節省天然氣150萬立方米。

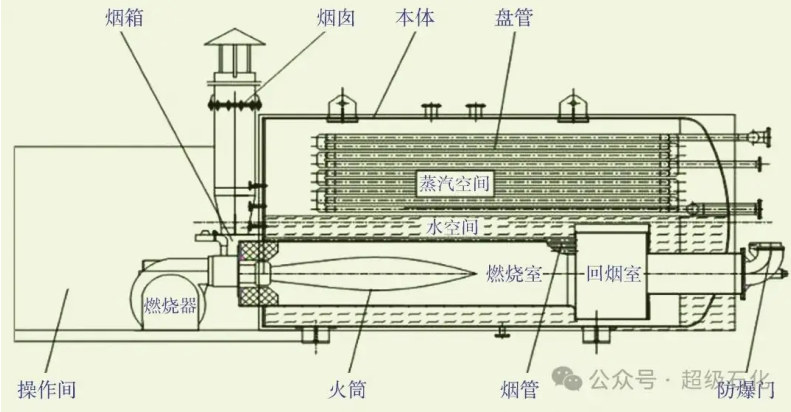

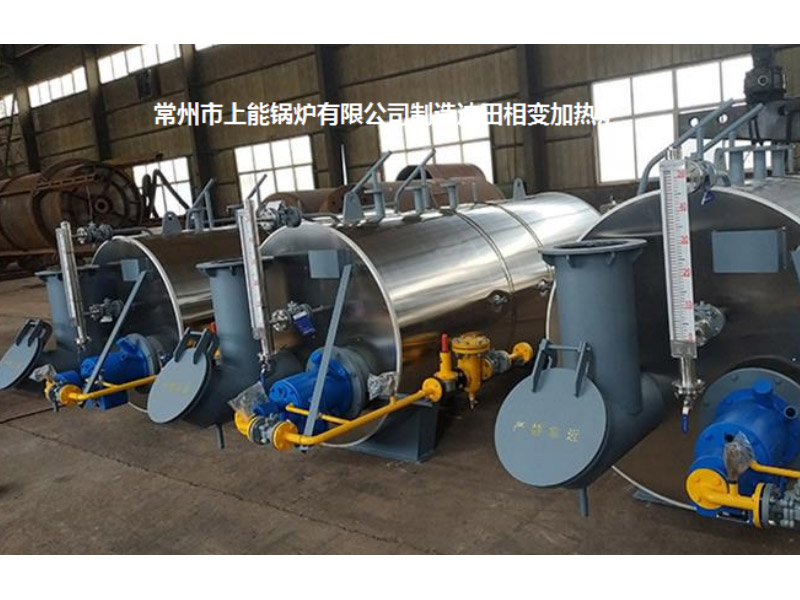

三、結構組成
油田相變爐的結構主要分為?下部燃燒加熱區?和?上部換熱冷凝區?兩大部分,通常采用一體化設計。
?下部爐體(燃燒室與蒸發器):
n ?燃燒室?:位于爐體底部,內設燃燒器(燃?xì)饣螂姛嵩┖筒y爐膽,用于燃料燃燒并產生高溫?zé)煔狻?/p>
n ?煙管系統?:高溫?zé)煔庠谌紵彝瓿奢椛鋼Q熱后,進入多回程(如二回程、三回程)的煙管,進行對流換熱,充分回收熱量。
n ?水空間?:充滿熱媒介質(水)的腔體,包圍著燃燒室和煙管,是水被加熱蒸發的區域。
n ?排污口?:位于底部,用于定期排放沉積物。
n ?注液閥、液位控制閥?:用于初始注水和運行中維持液位,確保汽相空間的純度。
?上部爐體(換熱器與冷凝區)?:
? ?換熱盤管?:通常采用盤管式結構,被加熱的工藝介質(原油等)在管內流動。
? ?蒸汽冷凝空間?:盤管周圍是蒸汽空間,蒸汽在盤管外壁冷凝放熱。
? ?安全閥?:安裝在上部爐體頂部,用于超壓保護。
? ?蒸汽上升管與凝液回流管?:連接上下?tīng)t體,形成封閉循環回路。
四、輔助系統?:
2 ?燃燒系統?:包括燃燒器、風機、燃?xì)?燃油管路、點火裝置及控制系統。
2 ?控制系統?:包含主控面板、電控柜、溫度/壓力傳感器、液位計等,實現遠程啟停、監控和自動化運行。?
2 ?鋼結構平臺與自動扶梯?:便于操作和維護。
新型發展趨勢?:近年來,?分體相變加熱技術?得到應用,將蒸發器和冷凝器分離,進一步提升了適應性,避免了爐管結焦,特別適用于原油流量波動大的工況,如中國石油冀東油田于2026年1月投運的首臺套分體相變?cè)€(wěn)加熱裝置.

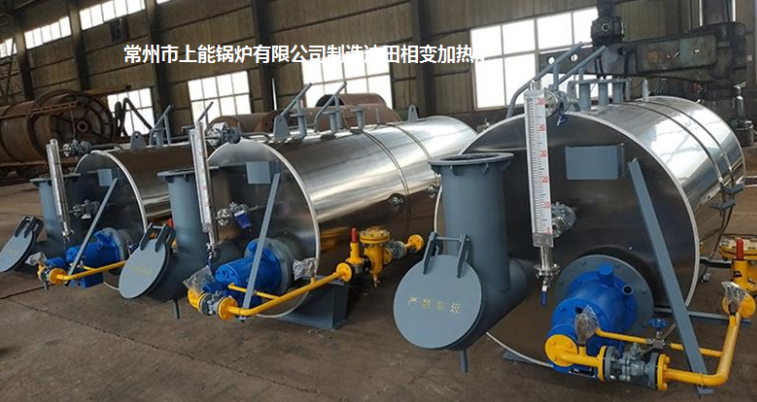

案例:3臺×250×104Kcal/h相變加熱爐在哈薩克斯坦油田公司使用
